Protección contra interferencias electromagnéticas: ¿cuándo utilizar cables blindados?

En el diseño e instalación de infraestructuras eléctricas, de automatización y de telecomunicaciones, uno de los desafíos más recurrentes es garantizar la integridad de las señales. El ruido eléctrico y las interferencias electromagnéticas, EMI, así como las interferencias de radiofrecuencia, RFI, pueden corromper la transmisión de datos, provocar errores críticos en los equipos y disminuir de forma severa el rendimiento operativo de una planta.

Para contrarrestar esto, los cables blindados se posicionan como una solución técnica indispensable. Pero, ¿qué son exactamente, cómo funcionan y en qué escenarios específicos se deben utilizar? A continuación, analizamos sus fundamentos técnicos y las principales consideraciones para su instalación.

¿Qué son los cables blindados y cómo funcionan?

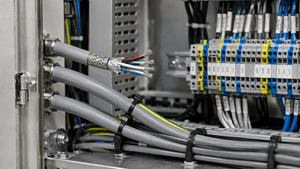

Los cables blindados son aquellos que incorporan un revestimiento metálico interno, que puede consistir en una lámina metálica, una malla de alambre trenzado o una combinación de ambas, ubicado alrededor de los conductores internos.

Su principio de funcionamiento se basa en la jaula de Faraday: la pantalla metálica intercepta las ondas electromagnéticas externas y desvía la energía inducida hacia tierra antes de que esta alcance los conductores de señal.

De este modo, se asegura una calidad de señal constante, se reducen drásticamente los errores de datos y se evitan pérdidas de transmisión en sistemas eléctricos, de automatización, instrumentación y telecomunicaciones.

¿Cuándo es necesario utilizar cables blindados?

No todas las instalaciones requieren este tipo de tecnología. Los cables sin blindaje, como los UTP, pueden operar de manera óptima en entornos residenciales o de baja interferencia. Sin embargo, el uso de cables blindados es necesario en escenarios donde la protección de la señal resulta crítica.

1. Entornos industriales ruidosos y pesados

Cerca de maquinaria pesada, grandes motores eléctricos, transformadores o líneas de alto voltaje, el ruido eléctrico es intenso. En estos casos, los cables blindados protegen las señales de control e instrumentación contra perturbaciones que podrían afectar el funcionamiento de los equipos.

2. Aplicaciones de instrumentación y señales sensibles

Los sistemas automatizados y de control de procesos manejan voltajes muy bajos que pueden verse distorsionados con facilidad. Los cables de instrumentación blindados y de pares trenzados ayudan a garantizar una comunicación estable y libre de fluctuaciones.

3. Zonas de alta densidad de cableado

En centros de datos, salas técnicas y espacios de telecomunicaciones donde convergen múltiples cables de alta velocidad, los blindajes minimizan las emisiones electromagnéticas y las fugas de señal.

Esto ayuda a prevenir la diafonía, también conocida como crosstalk, y contribuye a proteger la seguridad e integridad de los datos.

4. Instalaciones médicas críticas

En hospitales, equipos de diagnóstico por imagen o sistemas de monitoreo de pacientes, se requiere un entorno electromagnético limpio para evitar fallas o lecturas erróneas provocadas por EMI.

En estos casos, el uso de cables adecuados permite reducir riesgos operativos y proteger la precisión de los equipos sensibles.

5. Instalaciones exteriores y enterradas

En instalaciones exteriores o enterradas, los cables blindados brindan una barrera adicional frente a factores ambientales agresivos y frente a la inducción magnética generada por líneas eléctricas cercanas.

Consideraciones clave para la instalación de cables blindados

A pesar de sus múltiples beneficios, los cables blindados presentan ciertas características físicas y operativas que deben evaluarse desde la fase de ingeniería.

Rigidez y flexibilidad

Debido a las capas adicionales de protección, suelen ser más gruesos, pesados y menos flexibles. Esto puede dificultar su tendido en espacios reducidos, bandejas saturadas o giros pronunciados.

Por ello, es importante considerar el radio de curvatura, la ruta de instalación y las condiciones físicas del proyecto antes de seleccionar el tipo de cable.

Puesta a tierra obligatoria

Para que el blindaje cumpla su función, debe estar conectado a tierra de manera correcta. Una conexión deficiente o ausente reduce la eficacia del sistema y puede generar el efecto contrario, actuando como una antena que capta y propaga más ruido.

La correcta puesta a tierra es clave para que los cables blindados puedan proteger las señales de forma efectiva y mantener la estabilidad del sistema.

Optimiza tus proyectos con las soluciones y el respaldo de PB&A

Elegir el cableado adecuado para mitigar las interferencias electromagnéticas es una decisión crucial que determina la durabilidad y eficiencia de cualquier proyecto eléctrico o industrial.

Si buscas componentes de máxima fiabilidad, PB&A es el aliado que necesitas. Con más de 34 años de trayectoria en la distribución de material eléctrico industrial, ofrecemos un catálogo especializado que incluye:

• Cables industriales de alto rendimiento: cables de instrumentación blindados, cables de control, cables armados para entornos severos y cables especiales para variadores de frecuencia, VFD.
• Asesoría técnica personalizada: un equipo de expertos listo para guiarte en la selección del calibre y tipo de cable adecuado según los requerimientos normativos y de seguridad de tu sector.
• Garantía y calidad certificada: respaldo bajo estrictos estándares internacionales como la Certificación SGS ISO 9001, asegurando procesos y productos enfocados en la excelencia y la satisfacción total.

Protege tus instalaciones eléctricas y asegura la estabilidad de tus redes de datos con los estándares más altos de la industria.

Visita el Catálogo PB&A 2026 para conocer nuestra oferta o comunícate directamente con uno de nuestros técnicos para solicitar una cotización a la medida de tus necesidades.

Con PB&A, encuentra cables blindados y soluciones industriales diseñadas para proteger tus sistemas frente a interferencias electromagnéticas y garantizar una operación más segura, estable y eficiente.
