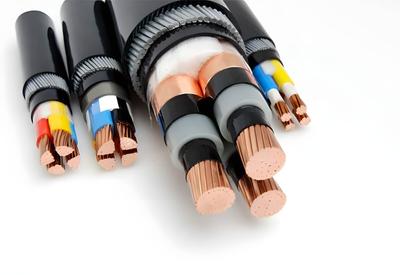

Cables de Fuerza: ¿Qué son y para qué sirven?

Los cables de fuerza son elementos fundamentales para la transmisión y distribución de energía eléctrica en sistemas de media y alta tensión. Su función principal es transportar energía desde fuentes como generadores o transformadores hacia actuadores como motores, bombas o sistemas industriales.

Tipos de Conductor

El alma del cable puede estar compuesta por cobre, aluminio o cobre estañado. Este último es ideal en ambientes donde la corrosión es un riesgo, ya que el recubrimiento de estaño mejora la resistencia sin afectar significativamente la conductividad (solo un 5% menos).

Calibre

Determina la capacidad de corriente del cable. En el sistema americano (AWG/MCM), los calibres más comunes van desde 6 hasta 750 MCM, permitiendo una selección adecuada según la carga que se debe transportar.

Construcción: monopolar o multipolar

• Monopolar: un solo conductor, ideal para una sola fase.
• Multipolar: contiene dos o más conductores bajo una misma cubierta. La versión tripolar es muy usada para transmitir las tres fases en una sola instalación.

Voltaje de operación

• Transmisión: grandes distancias, voltajes entre 5 y 35 kV, reduciendo pérdidas de energía.
• Distribución: distancias cortas, voltajes entre 600 y 1000 V para alimentar equipos industriales.

Temperaturas de trabajo

Estos cables están diseñados para operar continuamente entre 90°C y 105°C. En situaciones críticas como sobrecargas o cortocircuitos, soportan hasta 250°C por un tiempo limitado.

Aislamiento interno

El aislamiento impide fugas eléctricas y protege contra descargas. Entre los materiales más utilizados están:

• XLPE: buena estabilidad ante cambios de temperatura.
• EPR: excelente capacidad dieléctrica y resistencia a la intemperie.

Pantalla (Blindaje)

Una capa conductora de cobre o aluminio descarga a tierra sobrecargas o puede actuar como conductor de neutro. Aporta seguridad y protección adicional.

Chaqueta (Aislamiento exterior)

 Protege al cable del entorno y factores mecánicos o químicos. Los materiales más comunes son:

• PVC: versátil y económico, para ambientes secos o húmedos.
• THHN: alta flexibilidad y resistencia al calor.
• PE-HF-FR: baja emisión de humos y libre de halógenos.

Armadura Brinda protección mecánica en entornos exigentes:

• MC: armadura entrelazada de aluminio o acero para zonas con riesgo mecánico.
• MC-HL: armadura corrugada y sellada, ideal para entornos peligrosos con gases o vapores inflamables.
• TECK: Armadura de fleje de metal enrollado y entrecruzado, lleva una chaqueta interior adicional. Ofrece alta resistencia mecánica y protección contra humedad, químicos y abrasión.

Los cables de fuerza son esenciales para asegurar la entrega eficiente y segura de energía en aplicaciones industriales e infraestructuras críticas. Elegir el cable correcto implica considerar factores como tensión, temperatura, ambiente y tipo de instalación.
