Conectores para cables TMC y TMCX: aplicaciones comunes y ventajas técnicas

Los conectores para cables TMC y TMCX son soluciones industriales diseñadas para garantizar el paso, la sujeción y el sellado de cables armados y no armados en diversos entornos. En este artículo hablaremos de cómo estos componentes garantizan continuidad eléctrica, sellado contra ambientes agresivos y sujeción mecánica en las instalaciones más exigentes, desde plantas industriales hasta plataformas marinas.

Sigue leyendo para conocer aplicaciones reales, ventajas técnicas comprobables y por qué elegir soluciones certificadas como las que ofrece PB&A puede marcar la diferencia entre una obra que cumple y una que perdura.

¿Qué son y cómo funcionan?

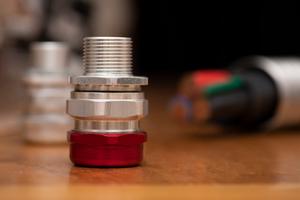

Los conectores para cables TMC y TMCX son prensaestopas metálicos diseñados para proporcionar un paso seguro del cable hacia envolventes y cajas, formar una conexión mecánica estanca y, en el caso de cables armados, asegurar la continuidad de la armadura para puesta a tierra. Ambos tipos incorporan una espiral interna o elementos de contacto que garantizan conexión eléctrica con la armadura del cable.

Los conectores pueden fabricarse en aleaciones de aluminio de baja conductividad de cobre, acero o hierro, y suelen incluir recubrimientos interiores de uretano y exteriores de PVC para mejorar el sellado y la resistencia a la corrosión. Las versiones comerciales cubren diámetros desde 1/2″ hasta 3″ y cumplen normas UL y NEMA según el modelo.

Comparativa rápida de sus atributos clave

Atributo	TMC	TMCX	Importancia
Tipo de cable compatible	MC, TC, armados; cables de fuerza	MC, TC, armados; mayor compatibilidad con armaduras robustas	Selección de cable
Materiales comunes	Aluminio libre de cobre; recubrimientos PVC/uretano	Aleaciones metálicas; espiral interna de acero	Durabilidad y corrosión
Grado de protección	NEMA 3, 4, 4X; IP68 en versiones	Diseñados para clasificación peligrosa; IP/NEMA según modelo	Ambiente de uso
Continuidad a tierra	Contacto con armadura mediante espiral interna	Espiral o arandela de puesta a tierra; opciones para blindaje	Seguridad eléctrica
Aplicaciones típicas	Tableros, cajas unión, centros de control	Plantas industriales, minería, áreas clasificadas	Uso final

Aplicaciones comunes

• Instalaciones industriales y plantas: Uso en tableros, centros de control y conexiones que requieren sellado y sujeción mecánica del cable.
• Minería y ambientes agresivos: Modelos con recubrimientos y materiales resistentes a la corrosión y al desgaste mecánico.
• Áreas clasificadas y atmósferas potencialmente explosivas: Versiones certificadas para clasificación Clase I/II/III y grupos específicos permiten su uso en zonas peligrosas.
• Aplicaciones marinas: Opciones con acero inoxidable o recubrimientos especiales para resistir salinidad y condiciones marinas.

Ventajas técnicas de una conexión segura

• Continuidad de puesta a tierra fiable. La espiral interna o elementos de contacto aseguran que la armadura del cable quede conectada a tierra, reduciendo riesgos eléctricos.
• Sellado y protección contra ingreso de agua y polvo. Diseños con mangas cónicas, recubrimientos de PVC y sellos interiores proporcionan grados de protección elevados (IP/NEMA), prolongando la vida útil del equipo.
• Resistencia mecánica y retención del cable. La geometría del conector y los materiales empleados evitan deslizamientos y protegen la integridad del cable ante vibraciones y tracción.
• Compatibilidad con múltiples tipos de cable armado. Soportan MC, TC, TECK y otros cables armados, incluyendo opciones con trenzas o cintas metálicas.
• Cumplimiento normativo. Modelos certificados bajo normas UL y clasificaciones NEMA/IEC facilitan la aprobación en proyectos industriales y de infraestructura.

Cómo elegir e instalar correctamente

Consideraciones clave antes de comprar:

• Tipo de cable y armadura
• Clasificación ambiental
• Requisitos de puesta a tierra y continuidad eléctrica
• Normas y certificaciones exigidas por el proyecto

Buenas prácticas de instalación:

• Verificar que el diámetro nominal del conector coincida con el cable.
• Asegurar el apriete según especificaciones del fabricante para mantener el sellado sin dañar el cable.
• Comprobar continuidad a tierra tras la instalación.
• Usar arandelas de puesta a tierra o accesorios adicionales cuando el cable o la envolvente lo requieran.

¿Por qué elegir a PB&A como tu distribuidor de conectores para cables TMC y TMCX?

Los conectores para cables TMC y TMCX son componentes pequeños pero críticos: garantizan seguridad eléctrica, integridad mecánica y protección ambiental en instalaciones industriales. Elegir modelos de alta calidad y seguir buenas prácticas de instalación reduce fallas, facilita el cumplimiento normativo y prolonga la vida útil de sistemas eléctricos.

En PB&A contamos con una extensa selección de conectores y accesorios certificados para aplicaciones industriales, incluyendo soluciones de la marca Crouse-Hinds y otros proveedores líderes. Nuestro catálogo ofrece fichas técnicas, opciones de materiales y certificaciones que facilitan la selección para proyectos exigentes. Además, al hablar de proyectos que requieren trazabilidad, cumplimiento normativo y soporte técnico, optar por proveedores con respaldo técnico reduce riesgos y acelera la aprobación de instalaciones.
